Flachkanal mit Muffe 220x90 mm, 250 mm lang – Lüftungskanal zum Stecken, ohne Stützen

$2,24CULTS PU - Private Use

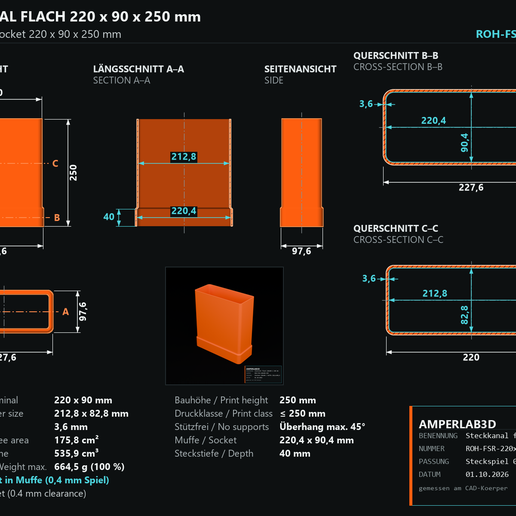

Flachkanal 220 × 90 mm, 250 mm lang, mit angeformter Muffe. Ein Bogen, eine Reduzierung oder das nächste Rohr wird mit dem Stutzen einfach eingesteckt. **Bild 1:** Mehrseitenansicht mit allen Maßen und Querschnitten. **Bild 2:** das Teil als Rendering. **Bild 3:** Schnittansicht. ## Maße (in mm, am CAD-Körper gemessen) | Maß | Wert | |---|---| | Nennmaß (Außenmaß des Stutzens) | 220 × 90 mm | | Innenmaß | 212,8 × 82,8 mm | | Wand | 3,6 mm | | Eckenradius außen | 10 mm | | Freier Querschnitt | 1…

♥ 0

Cults3D'da aç

#flachkanal mit muffe #flachkanal steckbar #kanal mit muffe #flachkanal 220x90 muffe #lueftungskanal #luftkanal #rechteckkanal #220x90 kanal #220x90mm #flachkanal #kwl kanal #kwl

Benzer modeller

Rectangular duct with socket 220x90 mm, 250 mm long – flat ventilation duct, push-fit, no supports
Cults3D
Flachkanal mit Muffe 220x90 mm, 150 mm lang – Lüftungskanal zum Stecken, ohne Stützen
Cults3D
Flachkanal-System 220x90 mm – 43-teilig: gerade Kanäle, Kanäle mit Muffe, Kupplungen, Doppelnippel
Cults3D
Übergang Flachkanal 220x90 auf rund 150 mm, Muffe am eckigen Ende – versetzt, bei Wand bündig
Cults3D
Übergang Flachkanal 220x90 auf rund 125 mm, Muffe am eckigen Ende – versetzt, bei Wand bündig
Cults3D
Rectangular duct with socket 220x90 mm, 150 mm long – flat ventilation duct, push-fit, no supports
Cults3D
Flachkanal mit Muffe 110x54 mm, 250 mm lang – Lüftungskanal zum Stecken, ohne Stützen
Cults3D
Flachkanal mit Muffe 200x100 mm, 250 mm lang – Lüftungskanal zum Stecken, ohne Stützen
Cults3D
Flachkanal mit Muffe 150x50 mm, 250 mm lang – Lüftungskanal zum Stecken, ohne Stützen
Cults3D
Flachkanal mit Muffe 100x50 mm, 250 mm lang – Lüftungskanal zum Stecken, ohne Stützen
Cults3D
Flachkanal mit Muffe 204x60 mm, 150 mm lang – Lüftungskanal zum Stecken, ohne Stützen
Cults3D
Flachkanal mit Muffe 110x54 mm, 350 mm lang – Lüftungskanal zum Stecken, ohne Stützen
Cults3D

Flachkanal mit Muffe 220x90 mm, 250 mm lang – Lüftungskanal zum Stecken, ohne Stützen

Benzer modeller

Rectangular duct with socket 220x90 mm, 250 mm long – flat ventilation duct, push-fit, no supports

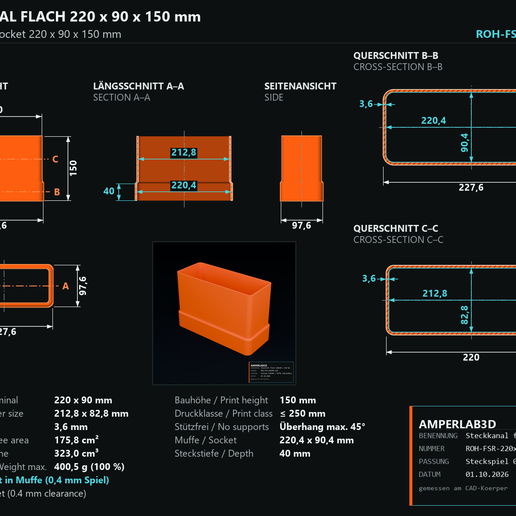

Flachkanal mit Muffe 220x90 mm, 150 mm lang – Lüftungskanal zum Stecken, ohne Stützen

Flachkanal-System 220x90 mm – 43-teilig: gerade Kanäle, Kanäle mit Muffe, Kupplungen, Doppelnippel

Übergang Flachkanal 220x90 auf rund 150 mm, Muffe am eckigen Ende – versetzt, bei Wand bündig

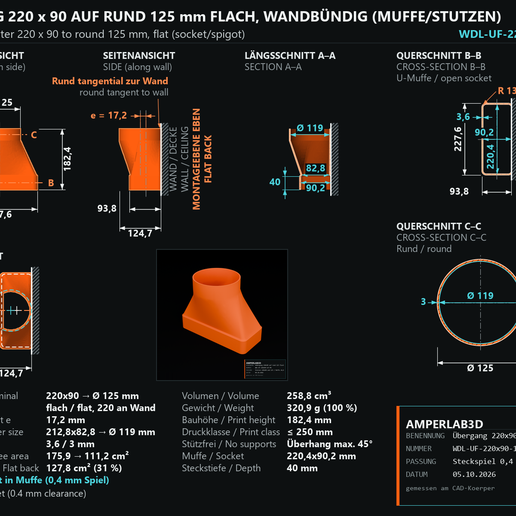

Übergang Flachkanal 220x90 auf rund 125 mm, Muffe am eckigen Ende – versetzt, bei Wand bündig

Rectangular duct with socket 220x90 mm, 150 mm long – flat ventilation duct, push-fit, no supports

Flachkanal mit Muffe 110x54 mm, 250 mm lang – Lüftungskanal zum Stecken, ohne Stützen

Flachkanal mit Muffe 200x100 mm, 250 mm lang – Lüftungskanal zum Stecken, ohne Stützen

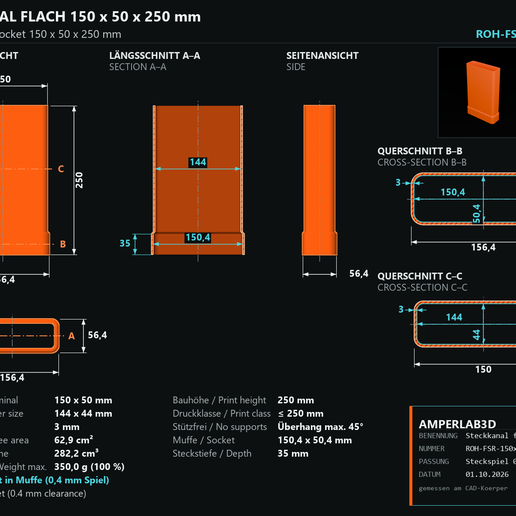

Flachkanal mit Muffe 150x50 mm, 250 mm lang – Lüftungskanal zum Stecken, ohne Stützen

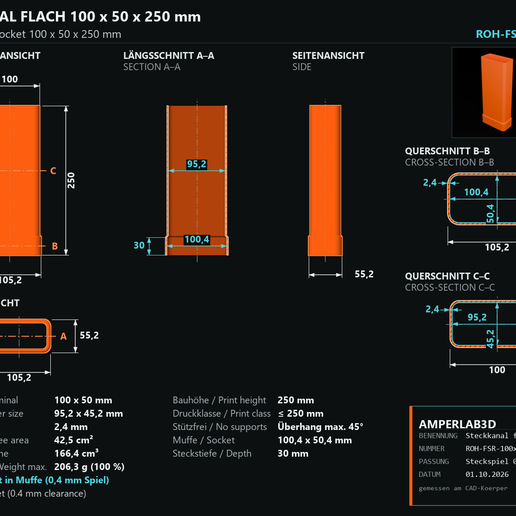

Flachkanal mit Muffe 100x50 mm, 250 mm lang – Lüftungskanal zum Stecken, ohne Stützen
