Lüftungsrohr mit Muffe 160 mm (DN 160), 150 mm lang – Rundrohr zum Stecken, ohne Stützen

$2,24CULTS PU - Private Use

Steckrohr, 160 mm, 150 mm lang: am einen Ende die Muffe, am anderen der Stutzen. Den Stutzen des nächsten Teils schiebst du direkt in die Muffe – eine Leitung aus gleichen Stücken braucht so keine Kupplung. **Bild 1:** Mehrseitenansicht mit allen Maßen und Querschnitten. **Bild 2:** das Teil als Rendering. **Bild 3:** Schnittansicht. ## Maße (in mm, am CAD-Körper gemessen) | Maß | Wert | |---|---| | Nennmaß (Außenmaß des Stutzens) | 160 mm | | Innendurchmesser | 152,8 mm | | Wand | 3,6 mm | | F…

♥ 0

Cults3D'da aç

#lueftungsrohr mit muffe #steckrohr #steckrohr 160mm #rohr mit muffe #lueftungsrohr #luftkanal #rundrohr muffe #steckrohr 150mm #160mm lueftungsrohr #160mm rohr #dn160 #dn 160 lueftung

Benzer modeller

Ventilation duct with socket 160 mm (DN160), 150 mm long – round air duct pipe, push-fit
Cults3D
Lüftungsrohr mit Muffe 150 mm (DN 150), 350 mm lang – Rundrohr zum Stecken, ohne Stützen
Cults3D
Lüftungsrohr mit Muffe 125 mm (DN 125), 350 mm lang – Rundrohr zum Stecken, ohne Stützen
Cults3D

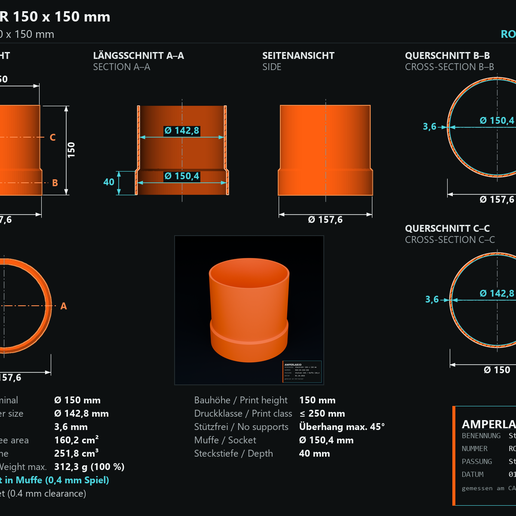

Lüftungsrohr mit Muffe 150 mm (DN 150), 150 mm lang – Rundrohr zum Stecken, ohne Stützen
Cults3D
Lüftungsrohr mit Muffe 125 mm (DN 125), 150 mm lang – Rundrohr zum Stecken, ohne Stützen
Cults3D

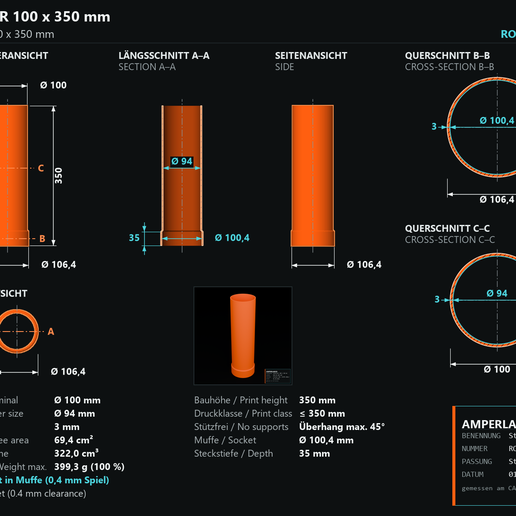

Lüftungsrohr mit Muffe 100 mm (DN 100), 350 mm lang – Rundrohr zum Stecken, ohne Stützen
